Verteilerplanung
Platz und Schutz im Elektroverteiler frühzeitig prüfen
Ein Elektroverteiler für Photovoltaik und Wärmepumpe sollte früh geprüft werden, bevor zusätzliche Verbraucher und Erzeuger installiert werden. Für Photovoltaikanlage, Wärmepumpe und Wallbox dienen 20–30 % freie Teilungseinheiten als Reservebeispiel. Das konkrete Schutzkonzept und die vorgesehenen Geräte bestimmen den benötigten Platz. Entscheidend sind passende Schutzorgane, Leitungswege, Überspannungsschutz und Reserven für spätere Erweiterungen.
- 20–30 % freie Teilungseinheiten als Reservebeispiel betrachten
- FI- und Leitungsschutz berücksichtigen
- Überspannungsschutz vorsehen
- Wallbox und Wärmepumpe gemeinsam denken
- Reserven für spätere Erweiterungen schaffen
Warum der Verteiler heute wichtiger ist als früher
Früher musste eine Elektroinstallation vor allem Licht, Steckdosen und den Herd versorgen. Heute kommen in vielen Einfamilienhäusern PV-Anlage, Stromspeicher, Wärmepumpe, Wallbox, Klimaanlage und Smart Home hinzu. Eine moderne Elektroinstallation muss diese Systeme sauber vorbereiten. Zusätzliche Geräte brauchen Platz im Verteiler. Auch Schutzmaßnahmen, Lastmanagement und Datenverbindungen müssen auf die geplanten Systeme abgestimmt werden.
Wann wird der Verteiler zu klein?
Ein bestehender Verteiler kann bei der Erweiterung um mehrere Energiesysteme zu klein werden. In den folgenden Planungsbeispielen werden für eine Wärmepumpe 6–12 Teilungseinheiten zusätzlich und für eine Wallbox 4–8 Teilungseinheiten angesetzt. Schutzorgane, Überspannungsschutz und Schnittstellen für Energiemanagement gehören dazu. Der tatsächliche Platzbedarf richtet sich nach Ausführung, Geräten und Herstelleranforderungen.
Falls nicht alle Spalten sichtbar sind: seitlich wischen oder die Tabelle mit den Pfeiltasten scrollen.
| Erweiterung | Benötigte Teilungseinheiten |
|---|---|
| PV-Anlage | 6–12 |
| Wallbox | 4–8 |
| Wärmepumpe | 6–12 |
| Speicher | 4–10 |
| Smart Home | 4–10 |
Welche Reserven sollte man einplanen?
Wer Photovoltaik, Wärmepumpe, Wallbox, Stromspeicher oder Smart Home plant, sollte den Verteiler nicht auf Kante dimensionieren. Reserven sparen spätere Umbauten und machen das Gebäude technisch erweiterbar.
Falls nicht alle Spalten sichtbar sind: seitlich wischen oder die Tabelle mit den Pfeiltasten scrollen.
| Situation | Empfehlung |
|---|---|
| Neubau | 20–30 % freie Teilungseinheiten |
| Sanierung | Erweiterbarkeit prüfen und Reservefeld vorsehen |
| Energiesystem geplant | Verteiler direkt größer wählen |
Praxisbeispiel
Verteiler für Photovoltaik, Wärmepumpe und Wallbox erweitern

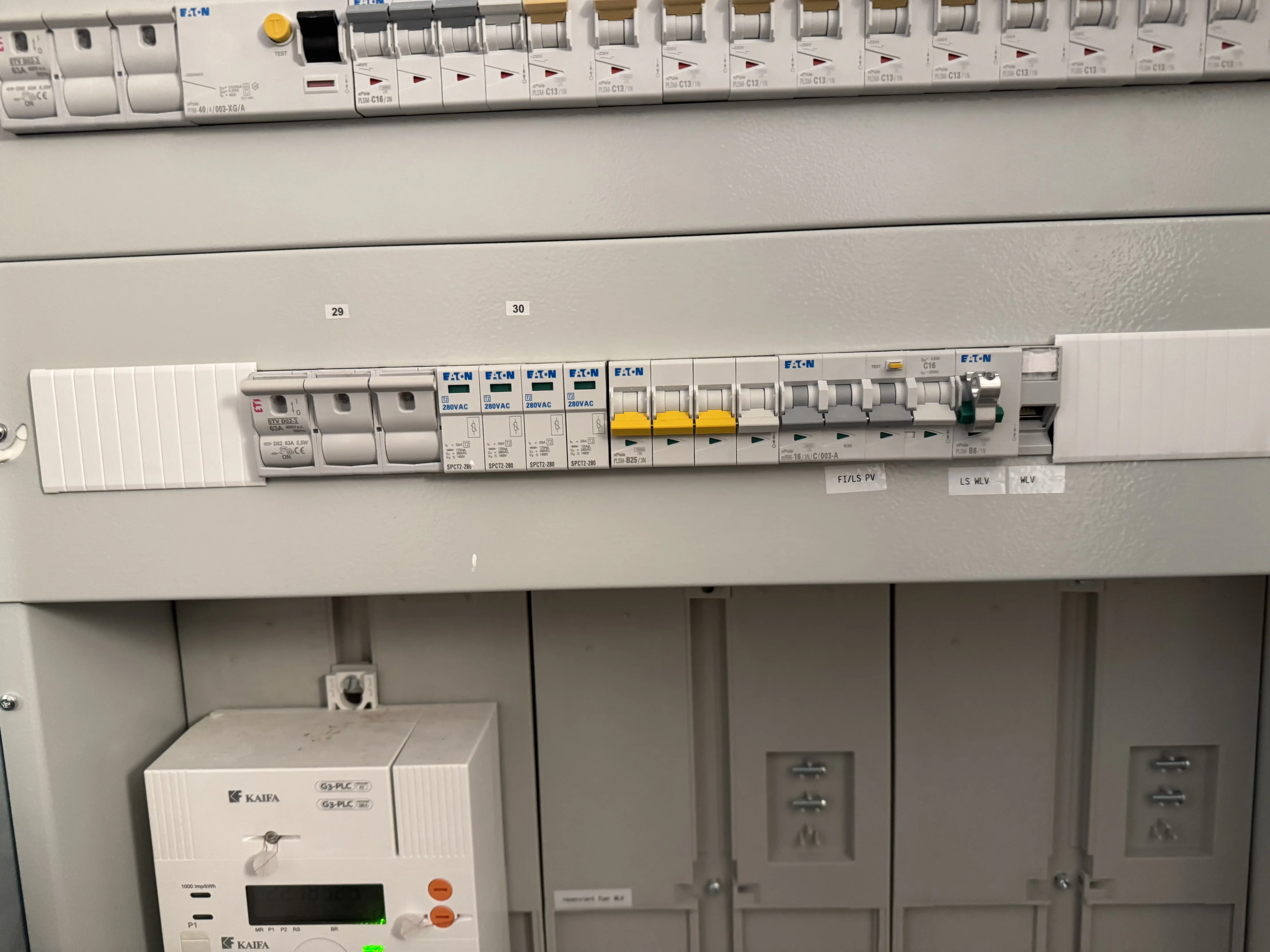

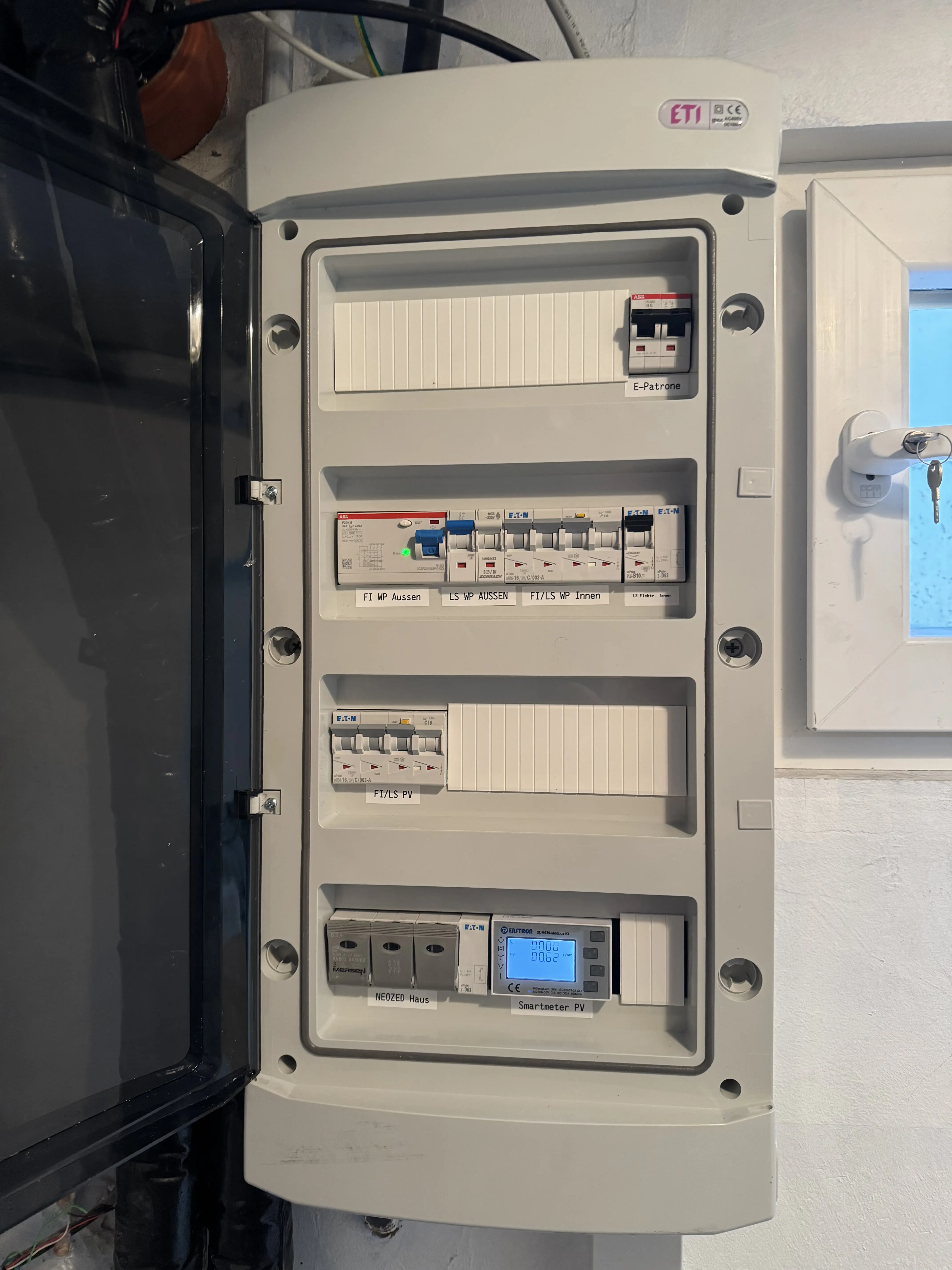

Bei diesem Projekt war der bestehende Verteiler bereits stark belegt. Für Photovoltaik, Wärmepumpe und Wallbox waren keine ausreichenden Reserven vorhanden. ESNO erweiterte die Anlage deshalb um einen eigenen Technikverteiler mit Überspannungsschutz, FI-Schutzschaltern und Reserven für spätere Verbraucher.
Ausgangssituation

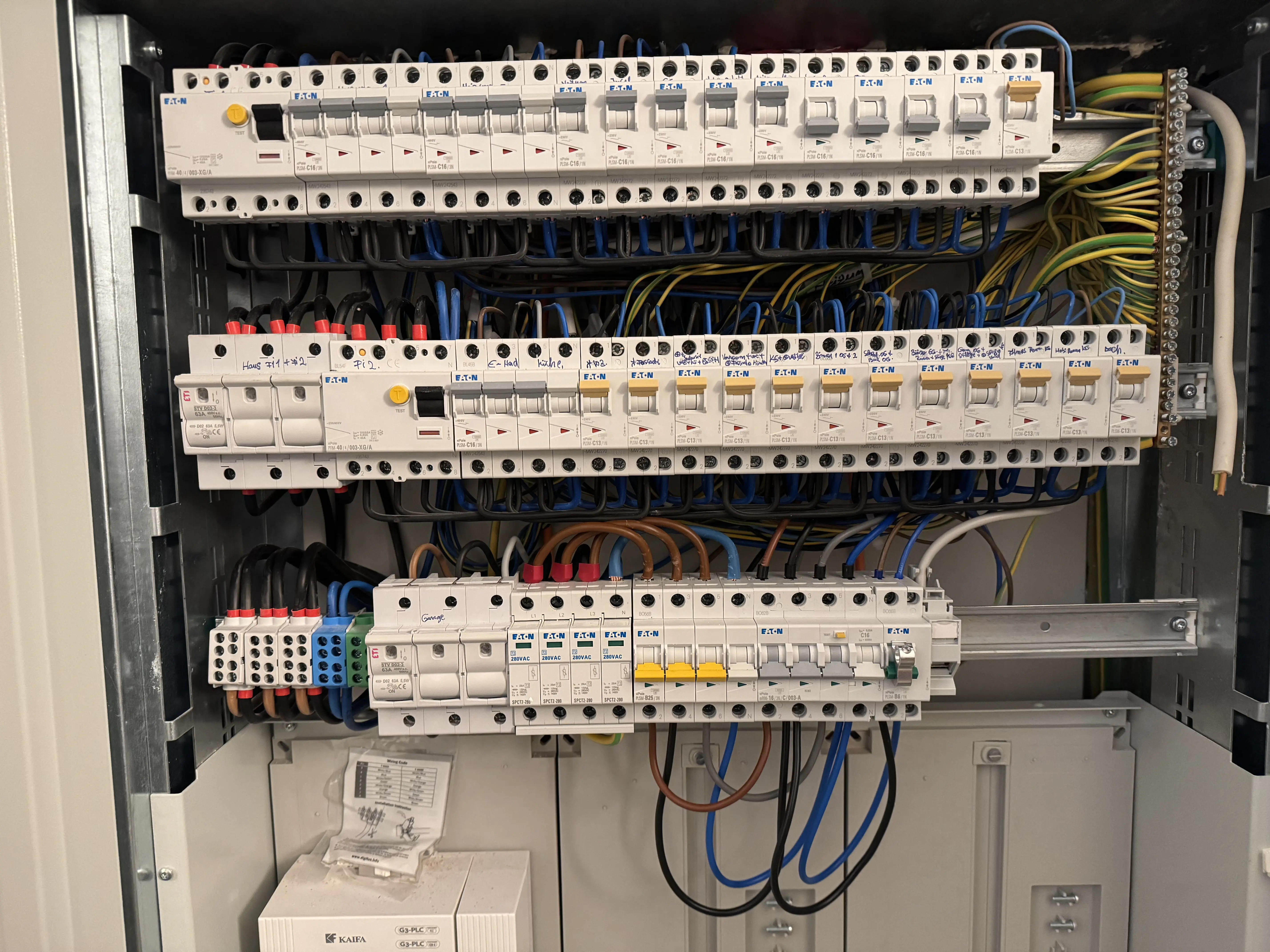

- Verteiler voll
- keine Reserven
- PV, Wärmepumpe und Wallbox geplant
Lösung
- zusätzlicher Verteiler
- Überspannungsschutz
- neue Stromkreise
Ergebnis
- PV vorbereitet
- Wärmepumpe vorbereitet
- Wallbox vorbereitet
- Reserven vorhanden
Zusatzverteiler

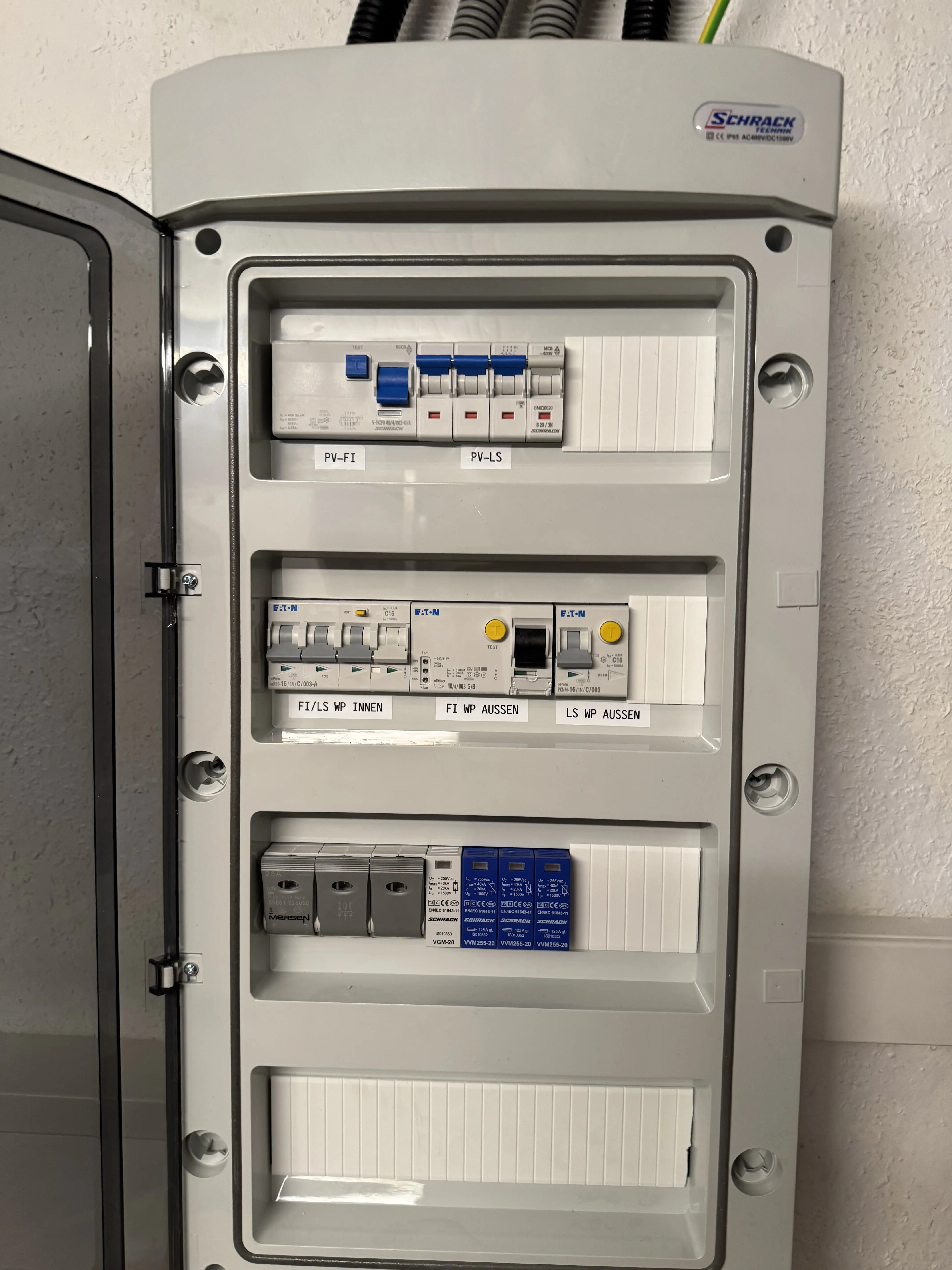

Lösung mit zusätzlichem Unterverteiler
Ist der Hauptverteiler bereits voll, kann ein zusätzlicher Unterverteiler die sauberere Lösung sein. So lassen sich Photovoltaikanlage, Wärmepumpe, Wallbox oder spätere Verbraucher strukturiert absichern, ohne den bestehenden Verteiler unübersichtlich zu erweitern.
- eigener Bereich für PV und Wärmepumpe
- klare Beschriftung der Stromkreise
- Platzreserven für spätere Verbraucher
- saubere Trennung von Bestand und Erweiterung
Welche Komponenten kommen dazu?
Welche Komponenten im Verteiler ergänzt werden, hängt von der geplanten Anlage ab. Bei modernen Energiesystemen sind besonders PV-Sicherung, Überspannungsschutz, FI-Schutzschalter, Smart Meter, eigene Stromkreise, Lastmanagement und Reserveplätze wichtig.
Falls nicht alle Spalten sichtbar sind: seitlich wischen oder die Tabelle mit den Pfeiltasten scrollen.
| Komponente | Typischer Einbau |
|---|---|
| PV-Sicherung | ✓ |
| Überspannungsschutz | ✓ |
| FI-Schutzschalter | ✓ |
| Smart Meter | ✓ |
| Wallbox Absicherung | ✓ |
| Wärmepumpenkreis | ✓ |
| Lastmanagement | ✓ |
| Reserveplätze | ✓ |
Elektroverteiler für Photovoltaik, Wärmepumpe und Wallbox in Wien und Niederösterreich
ESNO unterstützt Hausbesitzer in Wien und Niederösterreich bei der Planung und Erweiterung von Elektroverteilern für Photovoltaik, Wärmepumpen, Stromspeicher und Wallboxen. Besonders bei Neubau, Sanierung oder der Vorbereitung moderner Gebäudetechnik lohnt sich eine Prüfung vor Ort.
Dabei wird bewertet, ob eine Erweiterung des bestehenden Verteilers ausreicht oder ein zusätzlicher Unterverteiler sinnvoller ist. Ziel ist eine sichere, dokumentierte und zukunftssichere Elektroinstallation mit ausreichend Reserven.
Warum ESNO?
Eigene Elektroplanung
Verteiler, Stromkreise und Reserven werden passend zum Gebäude geplant.
Prüfung vor Ort
Bestehende Verteiler werden auf Platz, Schutzorgane und Erweiterbarkeit geprüft.
Erweiterung wenn möglich
Ein Komplettaustausch ist nicht immer nötig; oft reicht eine gezielte Erweiterung.
PV- und Wärmepumpenerfahrung
ESNO denkt Elektrotechnik, Photovoltaik und Heizung als Gesamtsystem.
Dokumentation
Saubere Beschriftung und nachvollziehbare Ausführung erleichtern spätere Arbeiten.
Zukunftssichere Planung
Reserven für Speicher, Wallbox und Smart Home werden früh berücksichtigt.
Häufige Fragen
Muss der Verteiler für eine PV-Anlage erweitert werden?
Nicht immer, aber der Elektroverteiler muss vor der Installation einer Photovoltaikanlage geprüft werden. Häufig werden zusätzliche Schutzorgane, ein Überspannungsschutz, ein Smart Meter oder eigene Stromkreise benötigt. Wenn keine ausreichenden Platzreserven vorhanden sind, ist eine Verteilererweiterung oder ein zusätzlicher Unterverteiler sinnvoll.
Wie viel Platz benötigt eine Wärmepumpe im Verteiler?
Der Platzbedarf einer Wärmepumpe hängt von Gerät, Leistung, Innen- und Außeneinheit sowie Steuerung ab. In vielen Projekten werden eigene Leitungsschutzschalter, FI-Schutzschalter und Steuerkomponenten benötigt. Deshalb sollte der Verteiler früh geprüft und mit Reserven geplant werden.
Kann eine Wallbox im bestehenden Verteiler angeschlossen werden?
Ja, wenn der bestehende Elektroverteiler ausreichend Platz, passende Absicherung, geeignete Leitungswege und ausreichend Anschlussleistung bietet. Vor der Installation einer Wallbox sollten Lastmanagement, Leitungsschutz und mögliche Kombinationen mit Photovoltaik geprüft werden.
Wann ist ein zusätzlicher Verteiler sinnvoll?
Ein zusätzlicher Unterverteiler ist sinnvoll, wenn im bestehenden Verteiler zu wenig Platz vorhanden ist oder mehrere Energiesysteme wie Photovoltaik, Wärmepumpe, Wallbox und Stromspeicher gemeinsam vorbereitet werden sollen. Das kann sauberer, übersichtlicher und zukunftssicherer sein als eine überfüllte Bestandsverteilung.
Muss ein Überspannungsschutz nachgerüstet werden?
Bei modernen Gebäuden mit Photovoltaikanlage, Wärmepumpe, Wallbox oder empfindlicher Elektronik wird ein Überspannungsschutz dringend empfohlen. Je nach Anlage und Normanforderung kann er auch verpflichtend sein. Die genaue Ausführung sollte ein Fachbetrieb prüfen.
Wie viele freie Plätze sollte ein Verteiler haben?
Für spätere Erweiterungen mit Photovoltaik, Wärmepumpe, Wallbox oder Stromspeicher zeigen 20–30 % freie Teilungseinheiten eine mögliche Reserveplanung. Wenn zusätzlich Smart Home, Klimaanlage oder Energiemanagement geplant sind, werden die zusätzlichen Geräte und Schutzorgane früh in die Verteilerplanung einbezogen.
Kann man PV und Wärmepumpe an denselben Verteiler anschließen?
Ja, Photovoltaik und Wärmepumpe können in einem geeigneten Elektroverteiler zusammengeführt werden, wenn Platz, Absicherung, Leitungswege und Schutzmaßnahmen passen. Wichtig ist eine saubere Trennung der Stromkreise und eine fachgerechte Dokumentation.
Was kostet eine Verteilererweiterung?
Die Kosten einer Verteilererweiterung hängen vom Bestand, Platzbedarf, Schutzorganen, Leitungswegen und den geplanten Verbrauchern ab. Eine einfache Erweiterung ist günstiger als ein kompletter Austausch, muss aber technisch und normgerecht möglich sein.
Was kostet ein neuer Unterverteiler?
Ein neuer Unterverteiler kostet je nach Größe, Ausstattung, Zuleitung, Absicherung, Überspannungsschutz und Montageaufwand unterschiedlich viel. Besonders bei Photovoltaik, Wärmepumpe und Wallbox lohnt sich eine individuelle Prüfung vor Ort.
Wann muss der Hauptverteiler getauscht werden?
Der Hauptverteiler sollte getauscht werden, wenn er technisch veraltet ist, keine ausreichenden Reserven bietet, Schutzmaßnahmen fehlen oder neue Energiesysteme nicht mehr sicher integriert werden können. Häufig reicht aber eine gezielte Erweiterung, wenn der Bestand noch geeignet ist.
